La sostenibilidad es un tema que nos resulta cada vez más conocido en la actualidad, debido a que no paran de salir en los medios noticias relacionadas con esta premisa, la guerra de Ucrania como factor influyente del gasto energético que está afectando a todo el mundo, los continuos aumentos del precio del megavatio/hora e incluso las numerosas olas de calor que están asolando no sólo a España, sino a casi toda la parte del mundo.

Todos estos temas van a darse respuesta en esta sesión, organizada por el BIM tour, cuyo eje principal será la Sostenibilidad: la 6ª Dimensión del BIM. Para ello, tendremos en el papel de interventor principal a Ignasi Pérez Arnal, uno de los referentes en el marco de la Sostenibilidad en España, siendo cofundador de BIM Academy, director del Congreso Nacional de Arquitectura Avanzada y Construcción 4.0 de Rebuild, como también de director en el Área de contenidos del European BIM Summit, y teniendo un papel fundamental en butic como el nuevo director del Área de  Sostenibilidad y Eficiencia Energética en la escuela.

Estará acompañado Ignasi de estos relevantes participantes del mundo de la Sostenibilidad y de la metodología BIM, estará Paula Rivas, directora técnica de Green Building Council de España (GBCe), Leonardo Mata, CEO de Dataleing y Director del Plan de Formación BIM CIV y del Diplomado Internacional «Gerencia de Proyectos con BIM» del Colegio de Ingenieros de Venezuela; Roberto Natale, Consultor técnico de Acca Software, y cerrando la intervención estará José Ángel Delgado Torres, arquitecto en Ruiz Barbarin y coordinador del nuevo Máster BIM en sostenibilidad oficial de Autodesk y DesignBuilder de butic The New School.

Agenda de la sesión

1. Presentación e introducción de Ignasi Pérez Arnal
2. Los ODS y la certificación de la sostenibilidad en BIM, por Paula Rivas
3. La utilización del IFC para el control térmico y fotovoltaico, Roberto Natale
4. La importancia del BIM en los proyectos de suministro energética Oil&Gas, Leonardo Mata
5. El avance de la Sostenibilidad en la formación: Máster BIM en sostenibilidad oficial de Autodesk y DesignBuilder, José ángel Delgado Torres

ODS y la certificación de la sostenibilidad en BIM

En este primer apartado, nos vamos a centrar sobre el papel que tienen las certificaciones de sostenibilidad, qué beneficios están aportando actualmente, los ODS y cómo se están involucrando en este área, para terminar en el último lugar en el BIM y su implicación en el campo de la sostenibilidad.

Adentrándonos en el concepto de la Sostenibilidad

Cuando pensamos en sostenibilidad, lo primero que nos viene en mente es el término de Eficiencia Energética, pero tenemos que tener en cuenta que abarca mucho más.

Por una parte, se relaciona la Sostenibilidad con la protección y preservación de la naturaleza, a través de la conservación de los recursos, reduciendo el impacto ambiental y a su vez, protegiendo la biodiversidad.

Por otro lado, tenemos una parte que tiene que ver con la economía, que tiene que ver con la realización de proyectos (construcción de edificios), que supongan un incremento de valor, que reduzcan los costes en todo el ciclo de vida del edificio, que esté ligado a la economía circular, y que conlleve una reducción de los riesgos futuros.

Y por otra parte, tendría un papel fundamental la Sociedad, que sería la encargada de generar edificios que protejan y mejoren la salud y el bienestar de los ocupantes, además de ayudar a diseñar espacios inclusivos.

Las Certificaciones y su implicación

Las certificaciones de sostenibilidad van a tener un importante papel en este ecosistema, debido a que van a facilitar un control de calidad, van a analizar el ciclo de vida completo y van a ayudar a identificar los puntos débiles.

Objetivos del Desarrollo Sostenible

Estaríamos ante 17 objetivos y 169 metas que se han marcado alcanzar para el año 2030.

Las prioridades de Level (s)

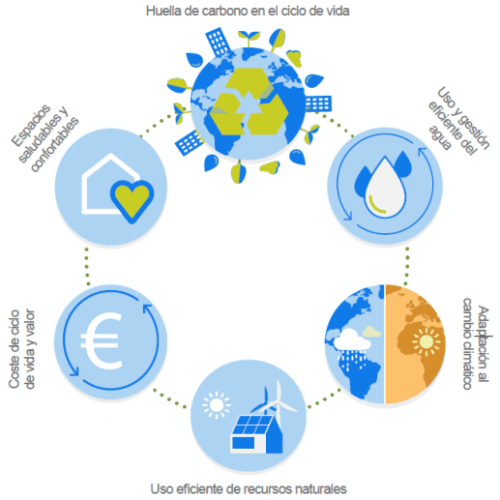

Una posible solución son las llamadas prioridades level (s), que se trata de una evaluación de la sostenibilidad de los edificios.  A través de 6 Macro objetivos, se pretende desarrollar estrategias que mejoren la sostenibilidad, además de poder dirigir hacia una demanda de inmuebles mejorados con un impacto a nivel europeo.



Esa serie de objetivos que se propone no son sólo de ámbito ambiental, sino que contempla rasgos sociales o económicos.

Detrás de estos macrobjetivos, se encuentran 16 indicadores que son fundamentales para medir que un edificio cumpla los parámetros mínimos en la evaluación de la sostenibilidad.

La Sostenibilidad en el BIM

Un ejemplo de ello ha sido un proyecto en el que ha colaborado Green Building Council y el Instituto Tecnológico de la Edificación de Cataluña, para desarrollar la 6ª Dimensión del BIM.

Se trata de un proyecto cuyo objetivo es el de poder establecer los criterios que se da en la información ambiental de los modelos BIM a través de los objetos que los componen.

Esta colaboración se ha desarrollado en torno al programa, eCOB, que se trata del primer estándar abierto y gratuito para todas las empresas que quieran aportar algo, que aborda la creación de objetos BIM en cualquier herramienta de modelado.

Además de poder analizar la información ambiental desde las herramientas de modelado BIM, con eCOB, se va a permitir que se pueda realizar exportaciones de los modelos en formatos IFC. Gracias a eso, se va a dar un ahorro de tiempo en cuanto al aprendizaje y un ahorro en los costes de licencias a profesionales del análisis ambiental.

Conclusiones

Hemos sacado tres conclusiones a lo que se ha relatado anteriormente: la primera de ellas es que la sostenibilidad no sólo abarca a un factor, sino que abarca a varios factores, y que todos son iguales de importantes para conformar todo este ecosistema.

La segunda idea es que los certificados de sostenibilidad son un pilar importante para unir todo este equilibrio, y que aportan indicadores para poder entender, cuantificar y analizar el funcionamiento del proyecto que queremos construir.

Y la tercera idea sería entender cómo BIM nos va a ayudar a poder recopilar toda la información necesaria para dicho proyecto, como puede ser la racionalización de los cálculos.

La utilización del IFC para el control térmico y fotovoltaico

En este apartado, Roberto Natale dará una introducción sobre el concepto del BIM aplicado a la Sostenibilidad, y qué herramientas van ser la mejor solución para el campo de la 6ª Dimensión de la Sostenibilidad.

El concepto del Green BIM

Hace referencia al uso del BIM para proporcionar datos para evaluar tanto el rendimiento energético como la sostenibilidad de los edificios.

Engloba el concepto de BEM (Building Energy Modeling), que es el método basado en la creación de un modelo de análisis energético a raíz de un modelo en BIM.

BIM 6D

El llamado BIM 6D hace alusión a la dimensión del BIM que amplia la información sobre la sostenibilidad y energía del proyecto,  a través de un análisis de todo el ciclo de vida del edificio.

Se podría hablar de tres conceptos relacionados:

• Sostenibilidad ambiental: pone en valor el medio ambiente.
• Sostenibilidad económica: produce ingresos y empleo.
• Sostenibilidad social: crea bienestar en el ser humano.

Acca Software

Esta compañía es una de las más importante desarrolladora de software y servicios para los sectores de la arquitectura, la ingeniería y la construcción.

Alguno de los programas más importantes son:

1. Solarius PV
2. TerMus Plus

Solarius PV

Con este software de cálculo de instalaciones fotovoltaicas, va a permitir realizar diferentes funciones, como: modelar objetos paramétricos en 3D, cálculo del coeficiente sombreado, análisis económico, activación, dimensionado y configuración del sistema de almacenamiento, entre otros aspectos.

TerMus Plus

Esta aplicación es utilizada para el análisis y simulación energética dinámica, posibilitando realizar diferentes tareas como: modelar en 3D desde un archivo DXF/DWG o desde modelos IFC, programación de modelos predefinidos y soluciones personalizadas, diagnóstico en tiempo real del proyecto o realizar mediciones y presupuestos de forma íntegra en el modelo BIM del edificio.

Solución: usBIM

Como solución a todo este ecosistema de aplicaciones estaría usBIM, que se trata de una plataforma integrada de aplicaciones y diferentes funcionalidades, para gestionar modelos y procesos BIM en la fase de diseño, ejecución y operación.

Nos va a permitir poder visualizar documentación en 2D o en 3D, además de poder ejecutar diferentes procesos relacionados con la coordinación y la colaboración en BIM.

La importancia del BIM en los proyectos de suministro energética Oil&Gas

Hoy en día, el petróleo y el gas son las fuentes energética que más se utilizan en todo el mundo. En el año 2022, ha supuesto el petróleo y el gas un gasto alrededor del 50% del suministro total de energía, hablando de una dependencia del 94% en el sector del transporte. Eso está suponiendo, que aunque haya bajado el uso con respecto a años anteriores, todavía seguimos dependiendo demasiado de estos recursos energéticos.

A continuación, vamos a hablar de la importancia que va a tener la evolución del ciclo de vida del Activo y cómo se enlaza con un proyecto, dentro del sector petrolero y en el sector industrial (aquí entraría el uso del BIM) y su relación con la Sostenibilidad.

Etapas de un proyecto Petrolero

Vamos a analizar cuáles serían las etapas que conforman lo que sería un proyecto Petrolero, que comparándolo con la de un proyecto normal, tendríamos una (1) primera Fase Conceptual que abarca el Estudio de la Viabilidad y el Análisis Financiero- Coste-beneficio, la Ingeniería Preconceptual (viabilidad económica, jurídica, operativa o programación).

Una (2) segunda fase sería el Diseño Preliminar o denominado Pre-FEED, continuando con (3) el Diseño/FEED  o Front End Engineering Design, (4) la Ingeniería de detalle, (5) la Procura – Adquisiciones, (6) la Fabricación en sitio y fuera de sitio,  (7) la Construcción, (8) el Montaje e Instalación, y en este proceso veremos a continuación cómo se introduce en el ciclo de vida de los proyectos a través del BIM, (9) la Pre-Comissioning (previo a la puesta en marcha del proyecto), (10) la Comissioning, y por último, (11) la Star-Up o el Estado.

Tras ello, analizaremos estos procedimientos para poder conjugar en un solo ciclo de vida todas las fases de un proceso constructivo, indistintamente si es un proyecto petrolero o no.

Normativas y estándares en Proyectos de Activos Industriales o para Oil-Gas

Es muy importante conocer cuáles son las normas y leyes específicas que se aplican no sólo para cualquier Edificación sino también para el Área Petrolero-Ambiental, y para ello, analizaremos cuáles van a ser los ciclos de vida en los métodos de Contrataciones, que serán las Normas ISO y las normas globales de diseño y construcción.

Para ello, tendremos que analizar los Ciclos de vida en general, cómo influyen en las dimensiones de BIM y dónde se situaría esta 6ª Dimensión del BIM, que hace referencia a la Sostenibilidad. Tendremos que evaluar en cada proyecto  cuáles son los ciclos de vida que coexisten cuando analizamos un proyecto, no como algo físico sino como un Activo, lo que influirá en la gestión de la información del proyecto.

En ese ciclo de vida se va a evaluar la Gestión del Proyecto,  la parte de la Construcción con sus fases, y el Producto.

Ciclo de Vida del Activo construido en BIM

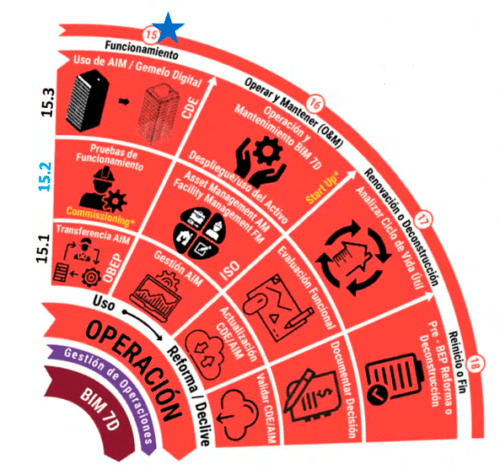

En este ejemplo del ciclo de vida, vamos a poder ver el parecido que tiene con el sector petrolero. En los anillos centrales, tenemos el ciclo de vida del BIM

Se ha dividido esta fase de proyecto en 4 partes: Formulación, Diseño, Construcción y Operación, que forma parte del Ciclo de Vida de las fases del Proyecto BIM.

En la parte interna de este círculo, tenemos el Ciclo de Vida de las fases de los Usos BIM, las Fases del Ciclo de Vida con Planificación con BIM, las Fases del Ciclo de Vida de Construcción con BIM, y por último estaría el Ciclo de Vida del Producto BIM.

Relacionando el ciclo de vida de un proyecto general con un proyecto del sector petrolero, vamos a distinguir una serie de cuadrantes.

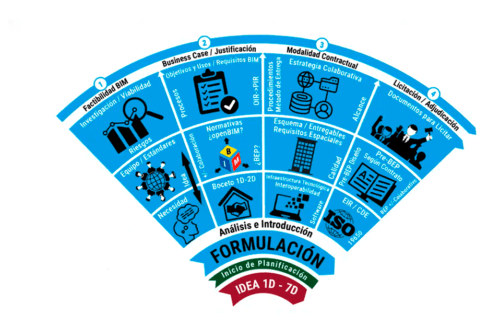

• La Parte de Formulación, formaría parte los procesos de Factibilidad BIM, Justificación (Business Case), Modalidad Contractual y Licitación/Adjudicación.

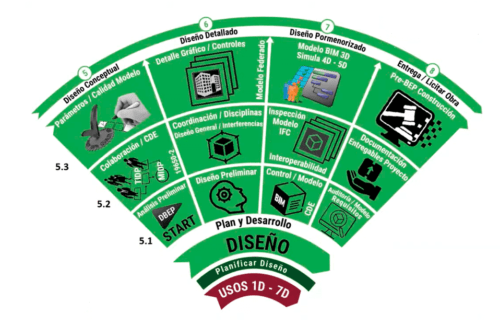

• En la parte de Diseño, que entrarían otros factores distintos al diseño tradicional. Estaría la parte de Diseño Conceptual, Diseño Detallado, Diseño Pormenorizado y Entrega/Licitar obra, ésta última pasará a la parte Constructiva.

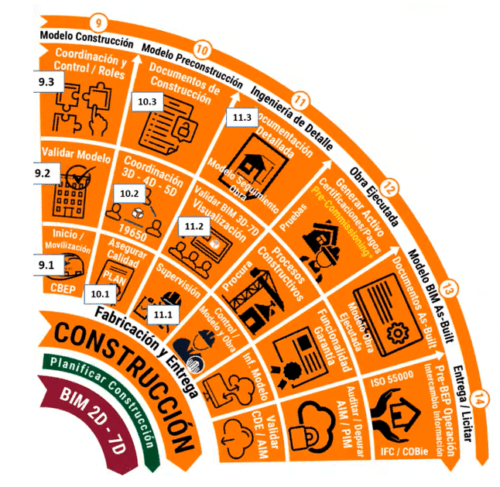

• La parte de la Construcción, se iniciaría con la movilización de lo que construyen con los requisitos del proyecto. Estaría constituido por: Modelo para Construcción, Modelo PreConstrucción, Ingeniería de Detalle / Planos de Taller, Obra Ejecutada, Modelo BIM As Built y Entrega / Licitar.

• La parte de Operación y Mantenimiento, que empezaría con el Funcionamiento, Operar y Mantener (O&M), Renovación o Deconstrucción, y Reinicio o Fin.

Lo que se pretende es enlazar las 4 fases del ciclo de vida del proyecto con BIM.

El avance de la Sostenibilidad en la formación: Máster BIM en sostenibilidad oficial de Autodesk y DesignBuilder

En este último bloque, José Ángel Delgado Torres nos presentará uno de los másteres más inéditos de Sostenibilidad en España, se trata del Máster BIM en sostenibilidad oficial de Autodesk y DesignBuilder, que será impartido muy pronto por la escuela de butic The New School.

Se caracteriza esta formación por ser unos estudios únicos, con un programa académico desarrollado por profesionales del sector. Uno de estos profesionales es José Ángel Delgado, que se encarga de la coordinación de este máster.

butic como referencia de las nuevas tecnologías

butic The New School está certificada por los grandes softwares del mercado, como Autodesk y DesignBuilder, siendo la única partner certificada por Designbuilder en España.

La escuela es un ejemplo de impartir una educación orientada a la utilización de las mejores tecnologías, y es que podemos decir es que somos la única escuela europea, homologada de forma simultánea por Autodesk, Adobe, Epic Games – Unreal Engine, Itoo Sowtware y Chaos Group.

Máster impartido por profesionales del Área

José Ángel Delgado como coordinador e instructor de estos estudios dará una visión más amplia gracias a su experiencia como profesional de este área, debido a que actualmente compagina su labor como profesor con trabajar en el campo de la sostenibilidad, en concreto en la parte del rendimiento energético de los edificios.

Este papel será fundamental para dar a sus alumnos una visión realista del tipo de proyectos a los que se van a enfrentar.

Además, estará formado por otros profesionales, como arquitectos, ingenieros de edificación o ingenieros industriales.

¿Qué objetivo tiene este Máster?

El objetivo principal del máster es el de poder proporcionar al candidato de una capacidad crítica para que sea capaz de desarrollar proyectos basados en la sostenibilidad, y de ser capaz de analizar este tipo de diseño.

Formación a través del método Constructivista

Está compuesto por 8 módulos, con un método constructivista, es decir, se va a empezar desde una base muy conceptual, hasta llegar a temas más complejos.

Requisitos de acceso

Para poder acceder a este máster se requiere tener una mínima formación básica en arquitectura.

Salidas profesionales

Va a dar lugar a un perfil muy polivalente, con acceso a un nicho de mercado muy amplio, en el que el candidato podrá acceder a un empleo de mayor calidad y de especialización, aportando ese valor añadido como profesional.

En que se diferencia

Podemos centrarnos en dos aspectos que se diferencian de otras formaciones, el primero de ellos es que se trata de un programa inédito, debido a que actualmente, no se imparte en España la formación en sostenibilidad basada en la metodología BIM.

El segundo aspecto es que se trata de un programa desarrollado desde cero, creado por diferentes profesionales del sector, como arquitectos e ingenieros que están ejerciendo como profesionales del sector en este momento, dando un valor añadido a este máster gracias al aporte de experiencia que pueden dar a los alumnos.

¿Y ahora qué?

Para finalizar dicha sesión, se plantea una serie de preguntas sobre si se van a cumplir los objetivos que se tienen marcados hacia el año 2030.

En este sentido, todos coinciden que lo ven complicado que se vayan a cumplir. Debido a que se están superponiendo otro tipo de necesidades, pasando a un segundo plano la Sostenibilidad. Pero, hay que seguir aunando esfuerzos y seguir luchando hasta alcanzar por fin esos objetivos de cara a un futuro que ya está aquí mismo.

Puedes ver la sesión completa a continuación:

¡Que te sea de utilidad!
