Noticias BIM 26 marzo, 2024

Hoy, 26 de marzo, ha salido al mercado el nuevo AutoCAD 2025, la última edición del software de diseño tridimensional más popular entre arquitectos, ingenieros y expertos en construcción. Si eres un profesional que emplea esta aplicación, ¡prepárate para lo nuevo que se avecina!

De sobra es conocida la apuesta de butic por el BIM, pero no por ello podemos dejar de prestar atención o otras aplicaciones masivamente utilizadas en todo el mundo por parte de profesionales del sector AECO u otras disciplinas relacionadas.

AutoCAD 2025

La plataforma empleada por millones de usuarios, en todo el mundo, diseñada para potenciar su creatividad, es Autodesk® AutoCAD®. Este software enriquece la experiencia de diseño tanto en 2D como en 3D mediante herramientas que facilitan la obtención de datos y la automatización de tareas mediante la integración de la inteligencia artificial de Autodesk.

AutoCAD-2025-logo

También, facilita la colaboración y el intercambio de ideas con compañeros de trabajo a través de archivos DWG™. Además, optimiza su eficiencia gracias a funciones que reducen el tiempo empleado en el proceso.

Además, mejora la estandarización y la reutilización de contenidos mediante la utilización de bloques inteligentes. Sincroniza y gestiona revisiones de manera sencilla con la importación de marcas y el asistente de revisión. También, te da la opción de poder disfrutar de una experiencia fluida gracias a comandos actualizados y de mantenerte informado en todo momento sobre el progreso del proyecto con la información de actividad.

Adicionalmente, puedes personalizar AutoCAD según tus requisitos individuales. Utiliza conjuntos de herramientas especializados para distintas disciplinas, como arquitectura, ingeniería mecánica y eléctrica, entre otras. Esto te permitirá tomar decisiones informadas gracias a datos geoespaciales actualizados de ArcGIS® Basemaps de ESRI.

Asimismo, puedes crear automatizaciones personalizadas mediante rutinas de AutoLISP y acceder a una amplia variedad de aplicaciones de terceros, así como desarrollar las tuyas propias utilizando la API de AutoCAD.

Por último, cabe destacar que Autodesk Docs facilita la gestión de datos de diseño en todos los proyectos. Puedes trabajar de forma flexible con la experiencia única de AutoCAD, disponible en versiones de escritorio, web y móvil, para capturar, compartir y revisar ideas sobre la marcha.

Resumen de novedades en AutoCAD 2025

Novedades-AutoCAD-2025

  • Potencia la creatividad de manera notable. AutoCAD facilita el proceso para que los equipos exploren y saquen partido de las automatizaciones mediante la asistencia de la inteligencia artificial de Autodesk y herramientas de precisión, mejorando así sus procesos de diseño tanto en 2D como en 3D.
  • Además, ofrece características personalizadas que permiten a las empresas adaptar AutoCAD a sus respectivas industrias. Esto se logra mediante la utilización de conjuntos de herramientas especializadas, AutoLISP, la API y una amplia selección de más de mil aplicaciones de terceros disponibles en la tienda de aplicaciones de Autodesk.
  • Por otra parte, proporciona una experiencia de diseño integrada que facilita la colaboración en todos los niveles. Colabora como prefieras manteniendo la accesibilidad con la experiencia AutoCAD en versiones de escritorio, web o móvil, para capturar, compartir y revisar ideas mientras te desplazas. Además, puedes administrar tus datos de diseño en todos los proyectos con Autodesk Docs.

Qué nos trae AutoCAD 2025

Entre las principales novedades que presenta esta nueva versión, podemos destacar las siguientes características:

  • Bloques inteligentes: Detección de objetos

En AutoCAD 2025, hay una nueva función de detección de objetos que utiliza aprendizaje automático para identificar elementos que podrían convertirse en bloques. Después de analizar el dibujo, te muestra los objetos detectados, agrupados en conjuntos similares. Puedes revisar y corregir los resultados, contribuyendo así a mejorar la precisión del sistema.

  • Bloques inteligentes: Búsqueda y conversión

AutoCAD-2025-Smart-Blocks

En AutoCAD 2025, ahora puedes convertir fácilmente múltiples elementos de geometría en bloques inteligentes. Al seleccionar la geometría, AutoCAD resalta todas las instancias similares y te permite convertirlas en un bloque existente o crear uno nuevo. Puedes ajustar la escala, rotación y punto de inserción para personalizar la conversión.

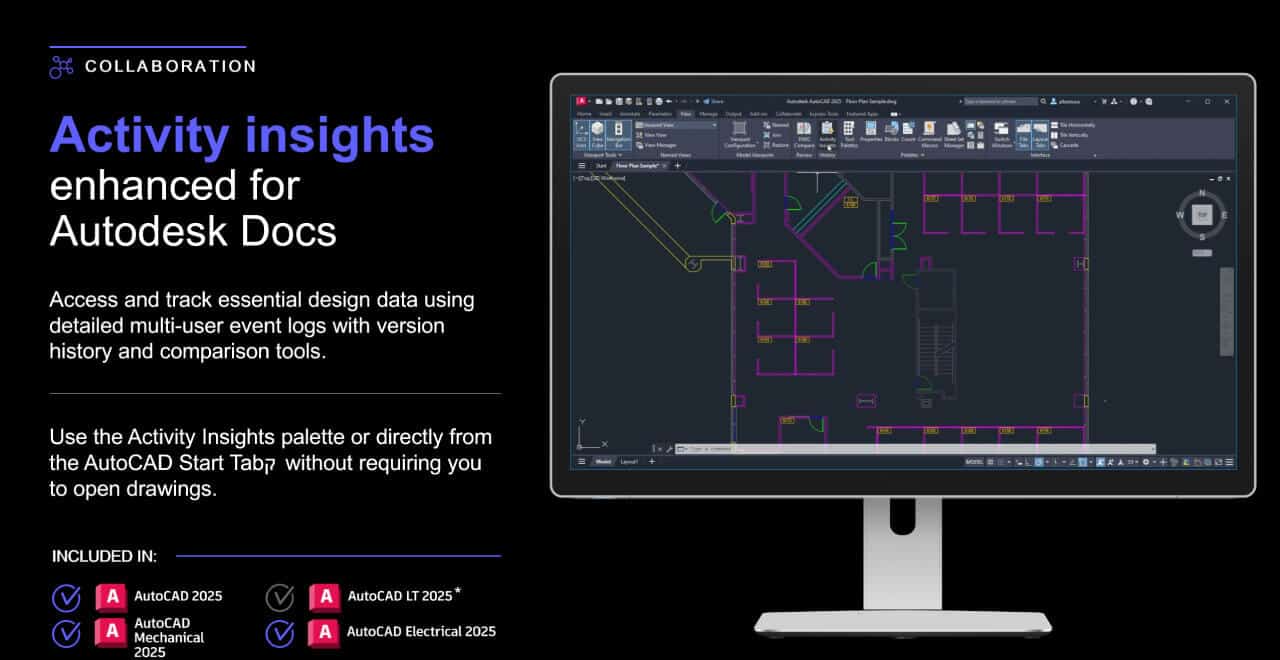

  • Información de la Actividad

AutoCAD-2025-Activity-insigths

En AutoCAD 2025, la nueva herramienta «Información de Actividad» facilita el seguimiento de cambios en los dibujos. Permite comparar historiales de dibujos, filtrar actividades por tipo, usuario y fecha, y ver el historial de archivos DWG. Además, se puede acceder a las actividades de un dibujo sin abrirlo directamente desde la pestaña «Inicio».

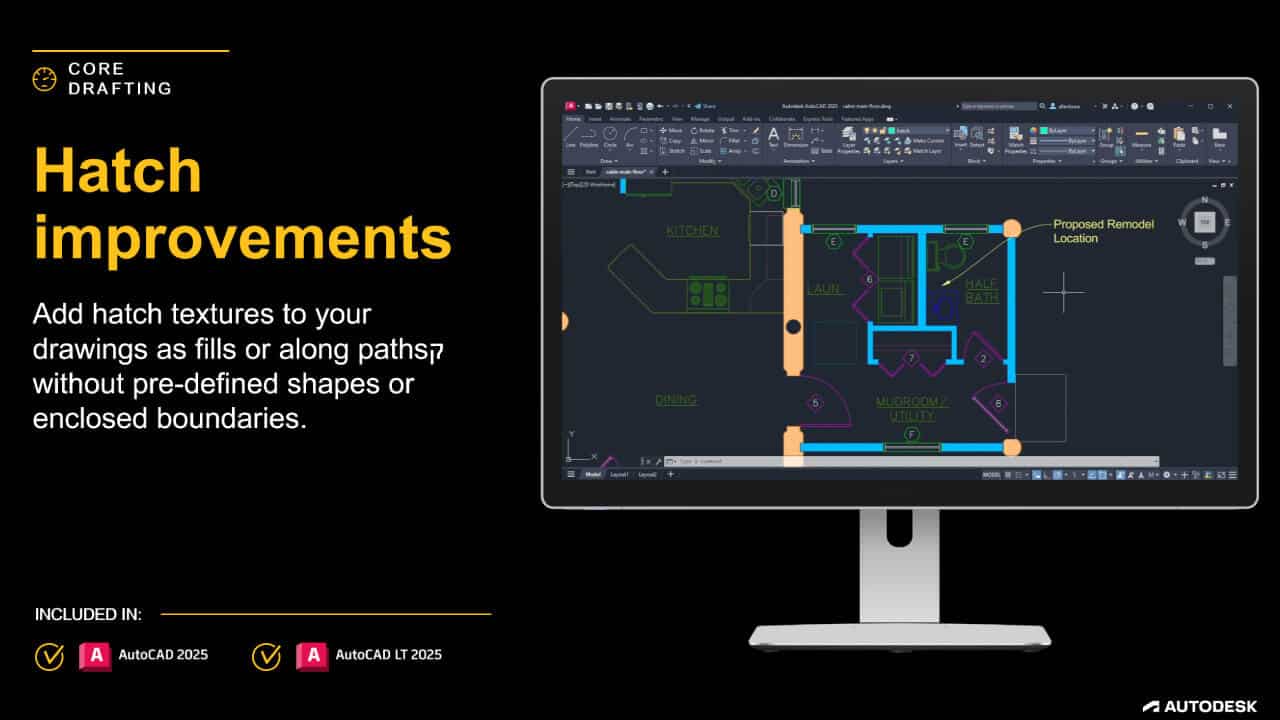

  • Mejoras de Sombreado

La función SOMBREA ahora permite crear sombreados sin requerir contornos previamente definidos. Ya es posible seleccionar entre generar una forma rellena o aplicar sombreado a lo largo de una ruta específica utilizando opciones como dibujo de polilínea, círculo o rectángulo.

AutoCAD-2025-Hatch-improvements

Además, esta función ofrece una mayor flexibilidad y creatividad en el proceso de diseño al permitir la aplicación de texturas de manera más intuitiva y versátil.

  • Importación de marcas desde Autodesk Docs

Importa y vincula marcas de revisión en PDF desde Autodesk Docs. Una vez sincronizadas, las anotaciones realizadas en Autodesk Docs se mantendrán actualizadas en una capa de Trazado. Asimismo, esta función facilita la gestión de revisiones al permitir una integración fluida entre los comentarios realizados en los documentos PDF y el diseño en AutoCAD, mejorando la eficiencia en el proceso de revisión y colaboración.

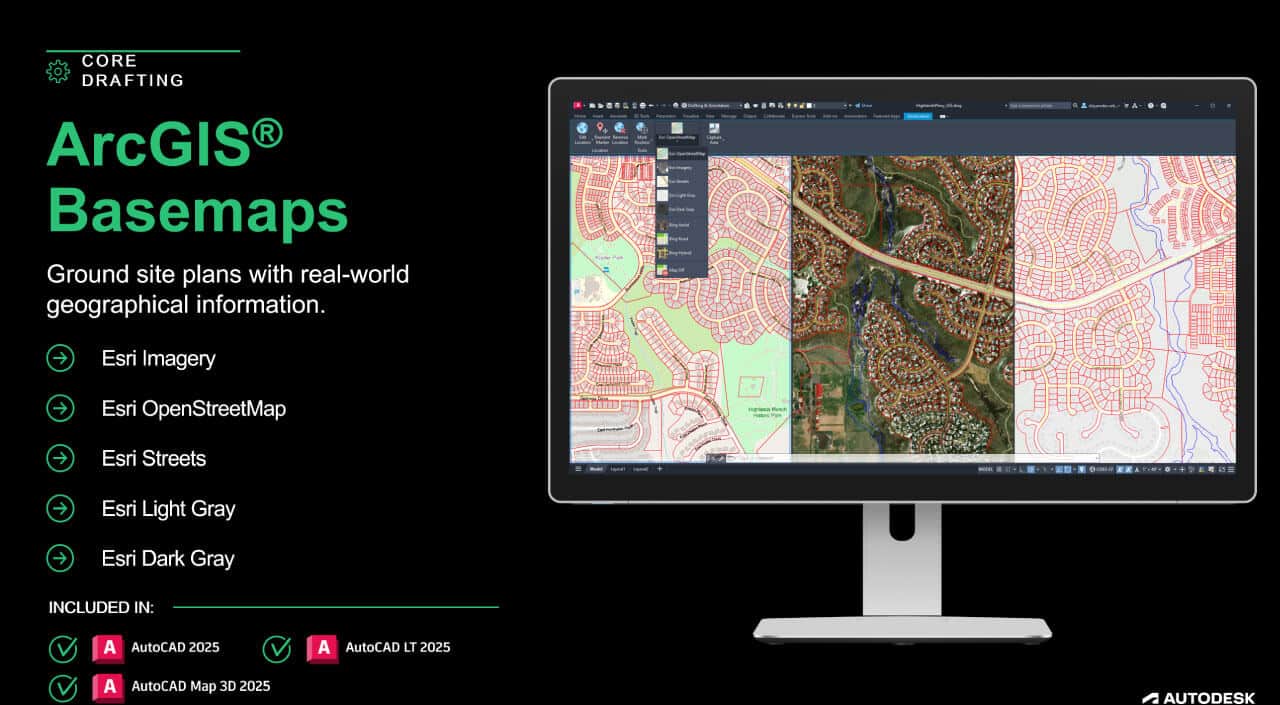

  • Esri Maps

AutoCAD-2025-arcGIS

Se han agregado cinco nuevos mapas de Esri para proporcionar datos de ubicación geográfica a los dibujos.

Para acceder a esta función, puedes hacer clic en la pestaña «Insertar», luego en el grupo «Ubicación», y seleccionar «Definir ubicación» y luego «Desde Esri Maps». También puedes escribir «POSICIONGEO» en la ventana de comandos y seleccionar «Mapa». Ahora, tendrás la opción de elegir entre los siguientes estilos de mapas base de Esri:

  • OpenStreetMap de Esri
  • Imágenes de Esri
  • Calles de Esri
  • Gris claro de Esri
  • Gris oscuro de Esri

Más funcionalidades importantes

  • Bloques inteligentes: Sustitución

Encuentra rápidamente los bloques que necesites sustituyendo uno o más bloques con sugerencias de Autodesk AI, bloques usados recientemente y selección manual de bloques de sustitución.

  • Bloques inteligentes: Colocación

Coloca automáticamente bloques en su dibujo basándote en función de dónde has insertado los mismos en su archivo DWG, reduciendo el número de clics y ahorrando tiempo en el proceso.

  • Asistente de marcas de revisión

Las herramientas de Importar y Asistente de marcas de revisión continúan mejorando para simplificar la inserción de cambios desde un archivo de marcas de revisión a un dibujo.

Estas son las mejoras realizadas:

  1. Ahora, el Asistente de marcas de revisión puede aplicarse a referencias externas.
  2. Al insertar una nube de revisión con el Asistente, ahora tienes la opción de elegir entre una nube rectangular o poligonal. La nube rectangular utiliza el borde resaltado para definir su tamaño y forma, mientras que la poligonal utiliza la forma aproximada de la marca detectada.
  3. Ahora puedes agregar varias marcas de revisión de texto a una sola inserción de texto del Asistente. Esto te permite ahorrar tiempo al agrupar múltiples cadenas de texto dentro de diferentes marcas de revisión en un solo objeto de texto o directriz.
  4. Al ver marcas de revisión importadas en el modo de edición de dibujo, ahora tienes acceso a los estilos de anotación en el menú desplegable Parámetros, facilitando la asignación de estilos de texto y directriz mientras utilizas el Asistente de marcas de revisión.

  • Trazado

Las mejoras en la función de Trazo incluyen una barra de herramientas actualizada y la capacidad de editar refX en el modo de edición de dibujo.

La barra de herramientas de Trazo ahora ofrece una distinción más clara entre la edición del trazo (EDITARTRAZO) y la visualización del mismo (VISTATRAZO). Además, el menú desplegable de Parámetros puede bloquearse para mantenerse visible mientras se desplaza el cursor, y también puede ser movido a una nueva ubicación, al igual que una paleta.

En el modo de edición de dibujo, ahora se puede modificar las referencias externas (refX) mientras se trabaja en un trazo abierto, ya que la función EDITREF está activada.

  • Contar

La función de Contar automatiza la tarea de contar bloques u objetos dentro de un área específica o en todo el dibujo, proporcionando un menú para detectar errores y navegar entre los objetos contados.

Otras mejoras que se obtienen con la suscripción de AutoCAD 2025

  • Con una suscripción a AutoCAD, los clientes pueden capturar, compartir y revisar ideas sobre la marcha.
  1. Ver, editar, marcar y compartir dibujos desde prácticamente cualquier dispositivo.
  2. Realice evaluaciones y cambios sobre el terreno, lo que permite en tiempo real.
  3. Añada fácilmente bloques, manipule capas y tomar medidas dondequiera que estén.
  4. Acceda a archivos de trabajo actualizados en AutoCAD,
  5. Autodesk Docs y almacenamiento en la nube.
  • A través de los «Conjuntos de herramientas especializadas», los usuarios pueden acceder a siete conjuntos de herramientas especializadas para arquitectura, diseño mecánico, cartografía 3D y otras áreas que se encuentran disponibles con una suscripción a AutoCAD.
  1. Según un estudio, los usuarios experimentaron un aumento promedio del 63% en la productividad al utilizar las herramientas especializadas en AutoCAD.
  2. Acceder a bibliotecas que contienen más de 750,000 símbolos, piezas y componentes detallados.
  3. Automatizar la creación de planos de planta, secciones, elevaciones y más.

AutoCAD 2025 vs AutoCAD LT 2025. ¿Qué proporciona el hermano pequeño de AutoCAD?

AutoCAD 2025

La suscripción a AutoCAD® 2025 proporciona acceso a herramientas especializadas diseñadas para profesionales del diseño mecánico y otros campos.

Por lo tanto, las características del producto incluyen:

  • Funcionalidades para dibujo, elaboración de planos y documentación en 2D.
  • Así como, capacidades de modelado y visualización en 3D.
  • Además, ofrece la habilidad de establecer y supervisar estándares CAD
  • Flexibilidad para crear, personalizar y ejecutar rutinas específicas para cada disciplina.
  • Por último, facilita la colaboración en plataformas web y móviles, lo que permite capturar, compartir y revisar ideas en cualquier momento y lugar.

Funcionalidades:

  1. Detección de objetos para convertirlos en bloques.
  2. Búsqueda y conversión rápida de objetos en bloques utilizando sugerencias de bibliotecas de bloques.
  3. Colocación automática de bloques basada en ubicaciones anteriores.
  4. Búsqueda y reemplazo de bloques basado en otros bloques en el dibujo.
  5. Automatización de tareas repetitivas y mejora de flujos de trabajo mediante programas AutoLISP.
  6. Ampliación de programas AutoLISP con bibliotecas de automatización de terceros, utilizando editores especializados.
  7. Creación y edición de geometría 2D dinámica con restricciones paramétricas.
  8. Diseño y edición de modelos 3D con sólidos, superficies y mallas.
  9. Renderizado de modelos 3D con iluminación, materiales y estilos visuales.
  10. Anotación de dibujos con líneas, texto, cotas, directrices y tablas.
  11. Personalización de la cinta de opciones y paletas de herramientas.
  12. Adjuntar e importar datos desde archivos PDF.
  13. Compartir y utilizar datos de archivos DGN, Navisworks y ArcGIS® Basemaps de Esri.
  14. Automatización del recuento de objetos y bloques.
  15. Compartir dibujos con colegas directamente desde AutoCAD.
    – Mantenerse informado sobre cambios relevantes en los archivos con detalles de actividades multiusuario en un archivo DWG.
  16. Importar comentarios e incorporar cambios con Autodesk AI.
  17. Aprender nuevas funciones y flujos de trabajo para aumentar la eficiencia con My Insights.
  18. Personalizar con aplicaciones complementarias y API.
  19. Extraer datos de objetos a tablas.

Incorpora:

  • AutoCAD móvil
  • AutoCAD web. Funcionalidad web exclusiva para suscriptores de AutoCAD, incluyendo AutoLISP API en la web y trazado por lotes a PDF(s)
  • Siete conjuntos de herramientas especializadas por sector
  • Acceso a Autodesk App Store con más de 1000 aplicaciones de terceros para AutoCAD

AutoCAD LT 2025

Una suscripción a AutoCAD LT® 2025 proporciona a los usuarios herramientas de dibujo 2D de alta precisión.

Características del producto:

  • Dibujo, elaboración de planos y documentación en 2D.
  • Colaboración en plataformas web y móviles para capturar, compartir y revisar ideas en tiempo real.

Funcionalidades:

  1. Buscar y convertir objetos en instancias de un bloque de forma rápida.
  2. Colocar bloques automáticamente basándose en ubicaciones previas.
  3. Utilizar programas AutoLISP para automatizar tareas repetitivas y mejorar flujos de trabajo.
  4. Crear y editar geometría 2D.
  5. Anotar dibujos con líneas, texto, cotas, directrices y tablas.
  6. Personalizar la cinta de opciones y las paletas de herramientas.
  7. Adjuntar e importar datos desde archivos PDF.
  8. Compartir y utilizar datos de archivos DGN, Navisworks, Bing y ArcGIS® Basemaps de Esri.
  9. Automatizar el recuento de objetos y bloques.
  10. Compartir dibujos con colegas directamente desde AutoCAD LT.

Incorpora:

  • AutoCAD Mobile
  • AutoCAD Web

A continuación, te compartimos este documento oficial de Autodesk con todas las novedades que puedes ver o descargar en formato pdf, que seguro te resulta de gran utilidad.

No dejes el BIM para mañana, ya será tarde

El reciente establecimiento del «Plan BIM en España» el pasado 27 de junio marcó un hito importante en la transformación y digitalización de la gestión de la contratación pública en el sector AECO. Este plan impulsa el crecimiento del BIM en el país, lo que inevitablemente aumenta la demanda de profesionales capacitados y certificados en esta metodología.

Es esencial dar el primer paso, y lo más importante es hacerlo con acierto en la elección de tu centro autorizado. Sin embargo, como punto de partida, puede ser útil revisar el Manual de Usos BIM que ya ha superado las 100.000 descargas. Además, puedes considerar escuchar la presentación oficial del Plan BIM España realizada por Jesús Manuel Gómez García, Subsecretario de Transportes, Movilidad y Agenda Urbana, en su calidad de Presidente de la Comisión Interministerial BIM para la incorporación de la metodología BIM en la contratación pública (CIBIM).

Y para terminar, os dejamos una guía completa de los principales productos de Autodesk 2025 según vayan siendo presentados por parte de la compañía que nos homologa:

1. Arquitectura / Construcción

2. Industria / Fabricación

  • Inventor 2025
  • Vault 2025

3. Media&Enterteinment

  • Maya 2025
  • 3ds Max 2025



Preguntas frecuentes (FAQS)




¿Cuáles son las principales novedades y características destacadas de AutoCAD 2025?

Las principales novedades y características destacadas de AutoCAD 2025 incluyen, en primer lugar, una mayor potenciación de la creatividad mediante la integración de la inteligencia artificial de Autodesk, lo que facilita la exploración y aprovechamiento de automatizaciones tanto en diseño 2D como 3D. Además, se han mejorado las funciones de bloques inteligentes. Por otro lado, se ha incorporado la capacidad de detectar objetos y limpiarlos automáticamente, así como buscar y convertir rápidamente objetos en bloques existentes.

Además, entre otras mejoras notables, se encuentran las actualizaciones en la visualización de actividad, que proporcionan una mayor claridad sobre el progreso del proyecto. Además, se han implementado mejoras en la función Sombreado para agregar texturas a los dibujos de manera más eficiente, lo que permite una mayor personalización en los diseños. Por último, la importación de marcas desde Autodesk Docs para una gestión más eficiente de revisiones, así como el acceso ampliado a datos geoespaciales actualizados de ArcGIS Basemaps de ESRI, añaden una dimensión adicional a la funcionalidad del software.

En resumen, AutoCAD 2025 ofrece una experiencia de diseño más integrada, potenciada por la inteligencia artificial y con mejoras significativas en la eficiencia y funcionalidad del software, lo que permite a los usuarios llevar a cabo sus proyectos de manera más efectiva y con mayores posibilidades de personalización.

¿Cómo se compara AutoCAD 2025 con AutoCAD LT 2025 y cuáles son las diferencias clave entre las dos versiones?

AutoCAD 2025 y AutoCAD LT 2025 son dos versiones del software de diseño de Autodesk que ofrecen diferentes conjuntos de características y funcionalidades, adaptados a las necesidades específicas de los usuarios.

Por un lado, AutoCAD 2025 es la versión completa y más robusta del software, diseñada para profesionales que requieren capacidades avanzadas de diseño en 2D y 3D. Ofrece herramientas de modelado y visualización en 3D, la capacidad de establecer y supervisar estándares CAD, así como la flexibilidad para crear y personalizar rutinas específicas para cada disciplina. Además, incluye capacidades de colaboración en plataformas web y móviles, lo que permite a los usuarios capturar, compartir y revisar ideas en cualquier momento y lugar. Por otro lado, AutoCAD 2025 también ofrece funciones como la detección de objetos para convertirlos en bloques, mejoras en la colocación y sustitución de bloques, y la automatización de tareas repetitivas a través de programas AutoLISP.

En contraste, AutoCAD LT 2025 es una versión simplificada del software, centrada principalmente en el dibujo 2D de alta precisión. Aunque comparte algunas características básicas con AutoCAD 2025, como la capacidad de personalización de la cinta de opciones y las paletas de herramientas, así como la colaboración en plataformas web y móviles, AutoCAD LT 2025 carece de funcionalidades más avanzadas como el modelado y la visualización en 3D. Sin embargo, sigue siendo una opción viable para aquellos que solo requieren capacidades de dibujo en 2D y no necesitan las funcionalidades adicionales ofrecidas por la versión completa de AutoCAD.

En resumen, la principal diferencia entre AutoCAD 2025 y AutoCAD LT 2025 radica en el alcance y la complejidad de las funcionalidades ofrecidas. AutoCAD 2025 está dirigido a profesionales que requieren capacidades avanzadas de diseño en 2D y 3D, mientras que AutoCAD LT 2025 se enfoca en usuarios que necesitan funciones de dibujo en 2D de alta precisión sin las características adicionales de modelado y visualización en 3D.

¿Qué impacto tiene la introducción del Plan BIM en España en el uso y la adopción de herramientas como AutoCAD en el sector AECO?

La introducción del Plan BIM en España marca un hito significativo en la transformación digital del sector AECO (Arquitectura, Ingeniería, Construcción y Operaciones), ya que impulsa la adopción generalizada de metodologías de Modelado de Información de Construcción (BIM). Aunque BIM se ha consolidado como un estándar en la gestión de proyectos de construcción en todo el mundo, su implementación se ha vuelto aún más crítica con la promulgación de este plan en España.

Por consiguiente, el Plan BIM fomenta la estandarización y digitalización de los procesos de diseño, construcción y operaciones, lo que impulsa la demanda de herramientas de software compatibles con BIM, como AutoCAD y otros programas de Autodesk. Si bien BIM y AutoCAD no son mutuamente excluyentes, ya que AutoCAD también puede integrarse en flujos de trabajo BIM, la implementación del Plan BIM requiere una adaptación significativa en la forma en que se llevan a cabo los proyectos de construcción.

En este contexto, AutoCAD sigue siendo una herramienta valiosa para muchos profesionales del sector AECO. Proporciona capacidades sólidas de diseño en 2D y 3D, flexibilidad en la personalización de flujos de trabajo y compatibilidad con formatos de archivo estándar de la industria como DWG. Además, AutoCAD puede complementar las soluciones BIM al integrarse en procesos de modelado de información de construcción. Esto permite a los usuarios aprovechar las fortalezas de ambas metodologías para mejorar la eficiencia y la colaboración en los proyectos de construcción.

En resumen, la introducción del Plan BIM en España ha generado un impulso significativo hacia la adopción de metodologías BIM en el sector AECO. Esto ha llevado a una mayor integración y uso de herramientas compatibles con BIM como AutoCAD para satisfacer las demandas de proyectos de construcción más digitales, colaborativos y eficientes.
